DRS4 v5

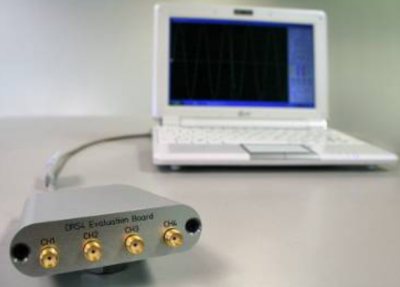

Чип DRS4, разработанный в Институте Пауля Шеррера в Швейцарии Стефаном Риттом и Роберто Динаполи, представляет собой массив переключаемых конденсаторов (SCA), способный оцифровывать восемь каналов со скоростью выборки до 5 ГС/с и 1024 точки выборки. Этот чип доступен через программу передачи технологий PSI для других институтов и организаций. Для упрощения процесса проектирования интеграции чипа DRS4 в пользовательскую электронику была разработана оценочная плата, которая демонстрирует основные функции чипа. Она имеет разъемы SMA для четырех входных каналов CH1–CH4, разъем USB 2.0 и разъемы MMCX для синхронизации триггера и тактовой частоты. Плата питается через USB-порт и содержит встроенную триггерную логику. Она поставляется с драйверами для MS Windows®, Linux и Mac OSX, а также с двумя прикладными программами. По сути, она эквивалентна четырехканальному цифровому осциллографу с частотой выборки 5 ГС/с.

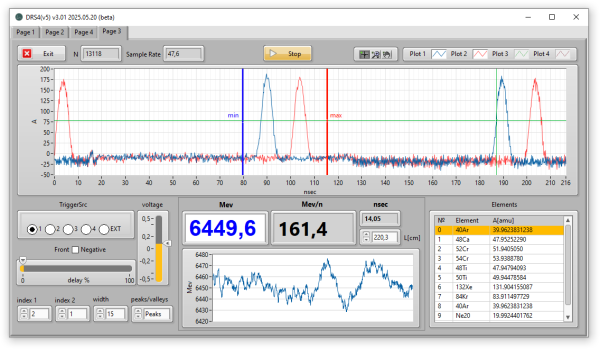

Программа для измерение энергии время-пролетным методом:
