PRFL-02

Модульная системы управления и обработки информации для ионизационного профилометра пучка на основе МКП

Системы управления и обработки информации предназначена для подачи рабочих напряжений, обеспечения алгоритма включения, выключения и работы, снятия измерений с ионизационного профилометра. Отображение полученной информации в графическом виде на компьютере.

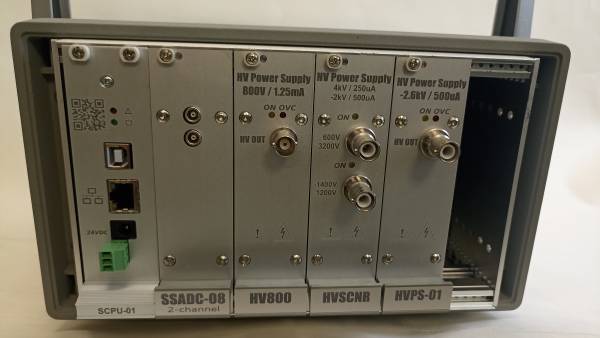

Система измерения профиля пучка и управления напряжениями высоковольтных источников имеет модульную структуру и состоит из следующих модулей:

  1. SCPU-01: Модуль контроля и управления, передачи данных для обработки (CPU).
  2. SSADC-08: Модуль аналогового ввода, 2 канала, одновременная выборка, диапазон ±1 нА, с минимальным разрешением: 10-11А, частота выборок не более 200 раз в секунду.
  3. HVSCNR: Модуль источника высокого напряжения пилообразной формы (600-3200 В) и постоянного напряжения (-2000 В), который находится под потенциалом пилообразного источника.
  4. HV800: Модуль постоянного напряжения регулируемый (0-800 В).
  5. HVPS-01: Модуль высоковольтного питания для МКП (-2500-0 В).
