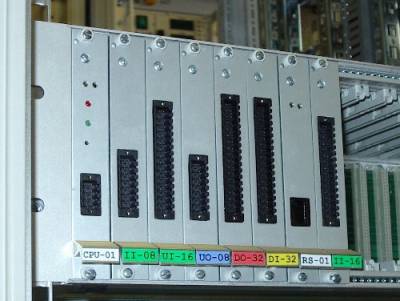

Микропроцессорные системы семейства SMARTBOX-6 предназначены для создания модульных масштабируемых распределенных систем автоматизации производства и научно-исследовательских установок. Основой контроллера является крейт, в который устанавливаются контроллер и функциональные модули до 16 штук.

Контроллеры SMARTBOX-6 с успехом применяются на циклотронах заряженных частиц в Объединённом институте ядерных исследований Список модулей которые могут быть установлены:

---

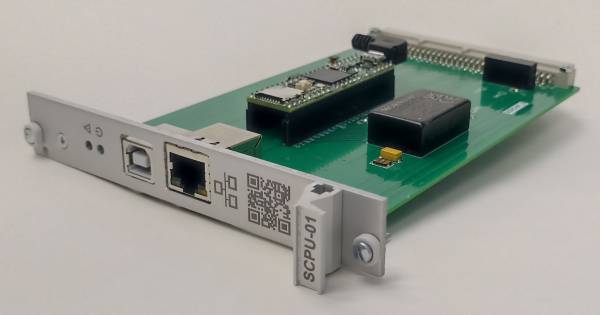

Обновленный процессорный модуль системы SMARTBOX-6. Обеспечивает функционирование системы и связь с внешним управляющим компьютером системы управления. Связь осуществляется через интерфейс Ethernet, разъем RJ-45 которого расположен на передней панели микромодуля. Транспортный протокол TCP/IP, скорость обмена до 100 Мбод. Добавлен протокол JSON для обмена данными и обновлен WEB-интерфейс.

---

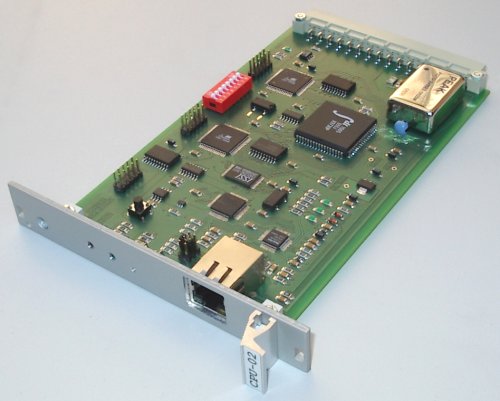

Основной микромодуль системы SMARTBOX-6. Обеспечивает функционирование системы и связь с внешним управляющим компьютером системы управления. Связь осуществляется через интерфейс Ethernet, разъем RJ-45 которого расположен на передней панели микромодуля. Транспортный протокол TCP/IP, скорость обмена до 100 Мбод.

---

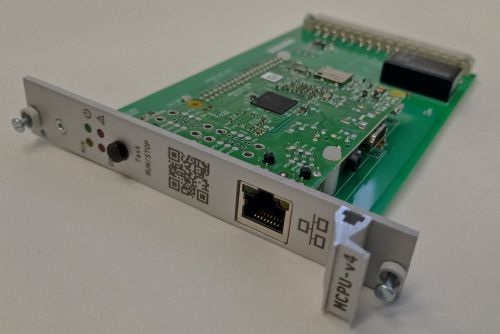

Процессорный модуль системы SMARTBOX-6 на базе “Raspberry Pi 3”. Обеспечивает функционирование системы и связь с внешним управляющим компьютером системы управления. Связь осуществляется через интерфейс Ethernet, разъем RJ-45 которого расположен на передней панели микромодуля. Транспортный протокол TCP/IP, WEBSocket, HTTP, XML, JSON скорость обмена до 100 Мбод. Программирование модуля осуществляется в среде разработки LabView2023 - “LabVIEW Hobbyist Toolkit”.

---

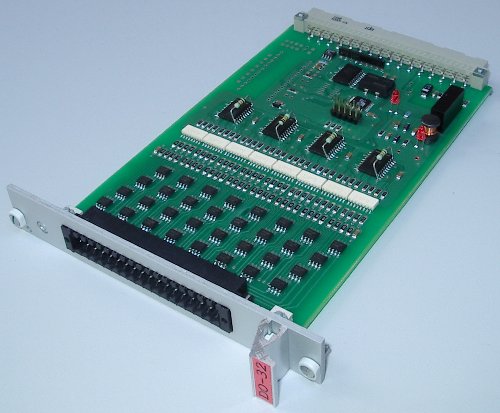

Модуль DO32-01 предоставляет 32 (2*16 изолированных) линии цифрового вывода из системы SMARTBOX-6.

• Тип выхода - открытый коллектор.
• Напряжение - до 30В.
• Выходной ток - 300мА.

---

Модуль DO16-01 предоставляет 16 изолированных линии цифрового вывода из системы SMARTBOX-6.

• Тип выхода - открытый коллектор.
• Напряжение - до 30В.
• Выходной ток - 300мА.

---

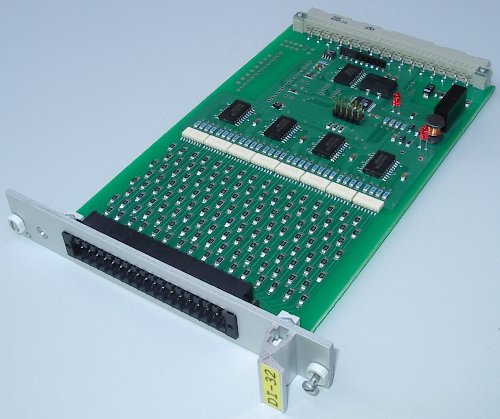

Модуль DI32-01 предоставляет 32 (4*8 изолированных) линии цифрового ввода в систему SMARTBOX-6.

• Входное напряжение - до 24В.
• Уровень логической “1” - 10..24В.
• Уровень логического “0” - 0..5В.

---

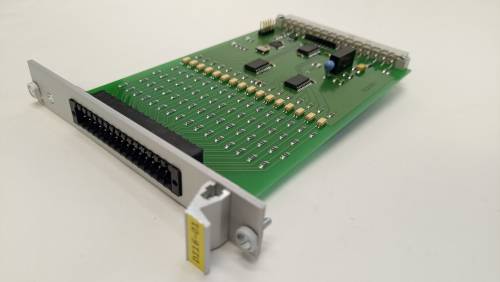

Модуль DI16-01 предоставляет 16 изолированных линии цифрового ввода в систему SMARTBOX-6.

• Входное напряжение - до 24В.
• Уровень логической “1” - 10..24В.
• Уровень логического “0” - 0..5В.

---

Модуль UO08-01 имеет 8 каналов цифро-аналогового преобразования.

• Диапазон - 0..10В.
• Разрешение ЦАП - 14 бит.
• Выходной ток - ±5мА.

---

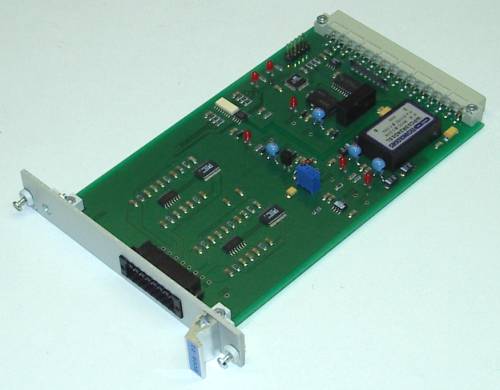

Модуль UI04-01 имеет 4 дифференциальных канала аналогово-цифрового преобразования входного напряжения. Диапазон - ±25 мВ.

• Входное сопротивление - 1 МОм.
• Разрешение АЦП - 16 бит, тип АЦП - “сигма-дельта”.
• Полное время измерения всех 4-x каналов - 267мс.
• Ослабление синфазного сигнала 50, 60 Гц - 120дБ.

---

Модуль UI16-01 имеет 16 каналов аналогово-цифрового преобразования входного напряжения.

• Диапазон - ±10В.
• Разрешение АЦП - 16 бит, тип АЦП - “сигма-дельта”.
• Полное время измерения всех 16-ти каналов - 267мс.
• Ослабление синфазного сигнала 50, 60 Гц - 120дБ.

---

Модуль MI08-01 предназначен для измерения аналоговых сигналов. Модуль имеет 8 каналов для подключения сигналов и один измерительный канал.

• Диапазоны - ±1мА, ±100мкА, ±10мкА, ±1мкА.
• Разрешение - 16 бит, тип АЦП - “сигма-дельта”.
• Время измерения - 133мс.
• Ослабление синфазного сигнала 50, 60 Гц - 120дБ.

---

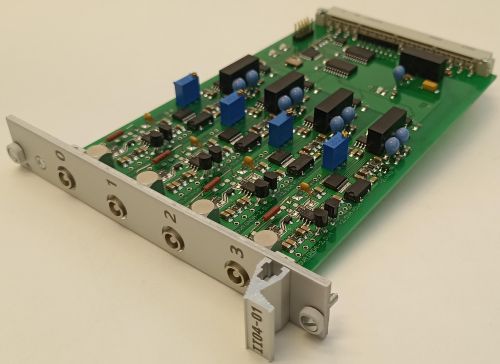

Модуль II04-01 имеет 4 канала аналогово-цифрового преобразования входного тока изолированных между собой.

• Диапазон: ±1нА.
• Разрешение АЦП - 16 бит, тип АЦП - “сигма-дельта”.
• Время измерения - 267мс.
• Ослабление синфазного сигнала 50, 60 Гц - 120дБ.

---

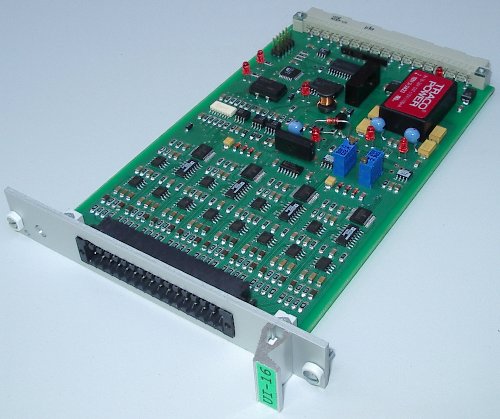

Модуль II16-0x имеет 16 каналов аналогово-цифрового преобразования входного тока.

• Диапазон:
  • II16-01 - ±1мкА,
  • II16-02 - ±100нА,
  • II16-03 - ±100мкА,
  • II16-04 - ±1нА,
  • II16-05 - ±1mА,
• Разрешение АЦП - 16 бит, тип АЦП - “сигма-дельта”.
• Время измерения - 267мс.
• Ослабление синфазного сигнала 50, 60 Гц - 120дБ.

---

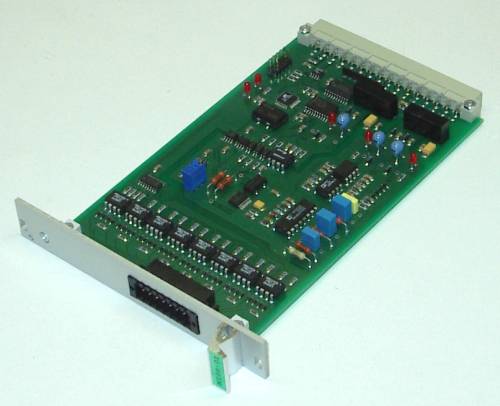

Модуль предназначен для управления полевыми устройствами. Модуль имеет аналоговые и дискретные каналы входа/выхода. Аналоговые входы/выходы гальванически изолированы от дискретных входов/выходов и цифровой части. Дискретные входы/выходы гальванически изолированы от аналоговых входов/выходов и цифровой части.

Многофункциональный микромодуль MMPS-01 имеет:

• 4 канала аналогового ввода,
• 2 канала аналогового вывода,
• 8 линий цифрового ввода,
• 8 линий цифрового вывода.

Аналоговый вход

• Количество входов - 4 не изолированные между собой
• Диапазон - ±10В
• Разрешение - 15 бит + знаковый бит
• Входное сопротивление - 1 МОм
• Тип АЦП - “сигма-дельта”
• Время измерений - 267мс, всех каналов
• Ослабление синфазного сигнала 50, 60 Гц - 120 дБ
• Точность измерений - 0.01%
• Напряжение изоляции - 1500 В

Дискретный вход

• Количество входов - 8 не изолированные между собой
• Тип модуля - 8 дискретных входов – с коммутацией питания.
• Логический уровень 1 - 10-24 В
• Логический уровень 0 - 0-5 В
• Входное сопротивление канала - 10 кОм
• Напряжение изоляции - 1500 В

Аналоговый выход

• Количество входов- 2 не изолированные между собой
• Диапазон - 0..10 В
• Разрешение - 14 бит
• Токовая нагрузка на выходе - ±5 мА
• Напряжение изоляции 1500 В

Дискретный выход

• Количество входов - 8 не изолированные между собой
• Тип модуля - 8 дискретных выходов, с коммутацией питания, защищенных.
• Напряжение состояния ON - 12-30 В, 24 В - номинал
• Ток состояния ON - До 1 А макс.
• Напряжение состояния OFF - До 30 В макс.
• Ток состояния OFF - До 75 мкА. ток утечки
• Сопротивление канала - 0.25 Ом
• Напряжение изоляции - 1500 В
• Питание - ±24 В (±10%), 4 Вт

---

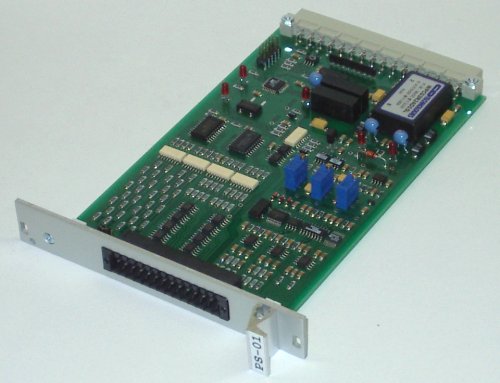

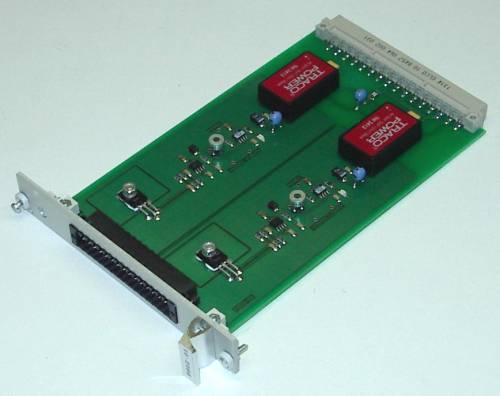

Модуль PS02-01 имеет 2 по 8 независимых выходов опорного напряжения.

• Диапазон - 10В

---

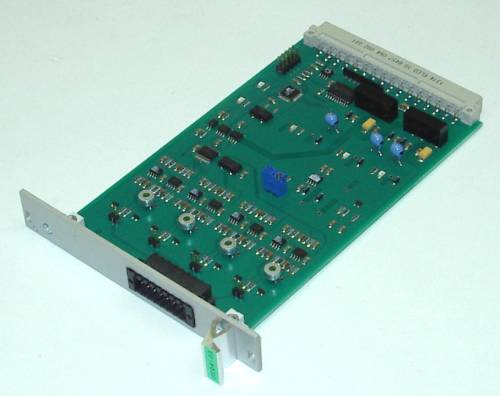

Модуль MMCS-0x имеет 4 независимых выхода опорного тока.

• Диапазон:
  • MMCS-01 - 10мкА
  • MMCS-02 - 5мкА
  • MMCS-03 - 250мкА

---

Модуль HVxx-01 имеет 1 выход, а модуль HVxx-02 имеет 2 выхода регулируемого высокого напряжения. Доступно исполнение положительной (P) и отрицательной (N) полярности. Максимальное напряжение определяется установленным источником фирмы “EMCO” или фирмы “Corso Electronic”. Модуль имеет встроенную защиту по току, значение предела устанавливается пользователем.

• Диапазон:
  • HV05-x1 - 0 ÷ 500В 2мА
  • HV08-x1 - 0 ÷ 800В 1.25мА
  • HV10-Px - 0 ÷ 1000В 3мА
  • HV15-x1 - 0 ÷ 1500В 660мкА
  • HV20-x1 - 0 ÷ 2000В 500мкА
  • HV25-Nx - 0 ÷ -2500В 1200мкА
  • HV40-x1 - 0 ÷ 4000В 250мкА

---

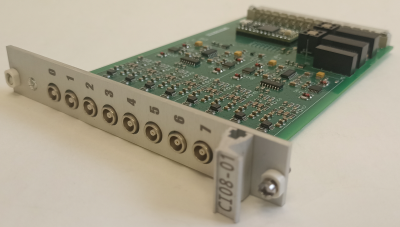

Модуль CI08-01 имеет 8 счетных входов для ФЭУ.

• Диапазон: до 25Мгц
• Разрешение: 1гц
• Входное сопротивление: 50Ом

---

Модуль PT08-01 имеет 8 выходов для питания ФЭУ.

• Диапазон: 5В
• Регулировка чувствительности: 0-1.2В

---

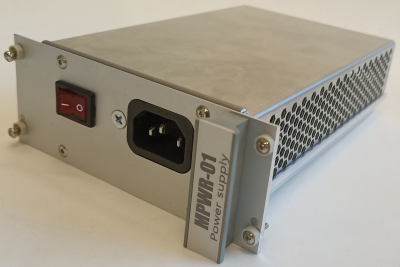

Модуль MPWR-01 предназначен питания крейта постоянным напряжением 24В.

• Вход: 80-250AVC
• Выход: 24VDC
• Выходной ток: 2.5A
• Мощность: 60W

---

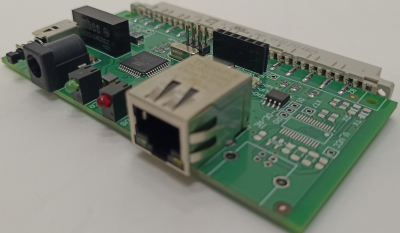

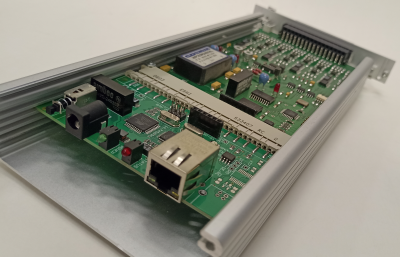

Плата MdlExp-02 предназначена для использования различных модулей независимо от системы SmartBox-6. Составное устройство собирается в отдельном корпусе.

• Питание: 24VDC
• Связь: Ethernet

---
