SMARTBOX-7

Модульная система ввода/вывода

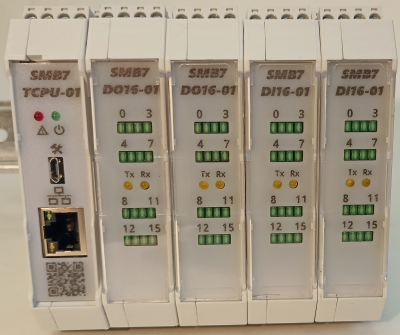

Микропроцессорные системы семейства SMARTBOX-7 предназначены для создания модульных масштабируемых распределенных систем автоматизации производства и научно-исследовательских установок. Контроллер собирается на DIN-рейке, на которой устанавливаются контроллер и функциональные модули.

Список доступных модулей:

TCPU-01 модуль контроллера с интерфейсом Ethernet, протокол обмена Json PDF
DO16-01 модуль цифрового вывода PDF
DI08-01 модуль цифрового ввода PDF
DI16-01 модуль цифрового ввода PDF
UO08-01 модуль аналогового вывода 0-10В PDF
UI16-03 модуль аналогового ввода ±10В PDF

Справочная информация по корпусам:

  • SH801 - с двумя рядами разъемов
  • SH806 - с тремя рядами разъемов

Модуль контроллера

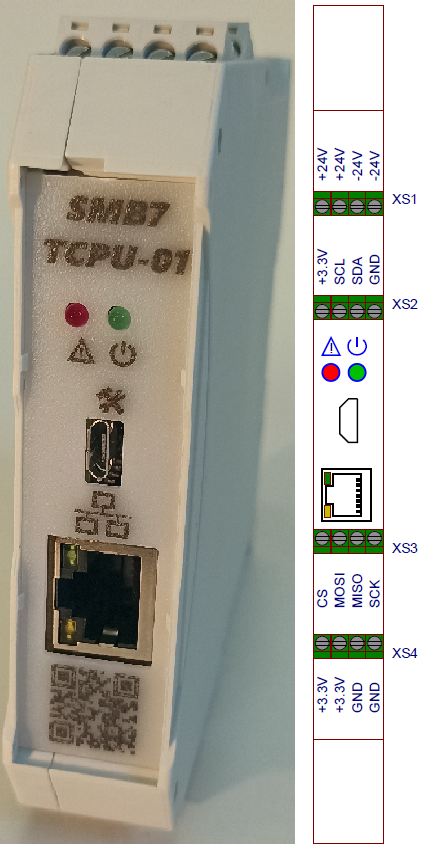

TCPU-01

Модуль системы SMARTBOX-7. Обеспечивает функционирование системы и связь с внешним управляющим компьютером управления. Связь осуществляется через интерфейс Ethernet, разъем RJ-45 которого расположен на передней панели микромодуля. Транспортный протокол TCP/IP, скорость обмена до 100 Мбод. Для обмена данными используется протокол JSON, для настройки и отладки WEB-интерфейс.


Модуль цифрового вывода

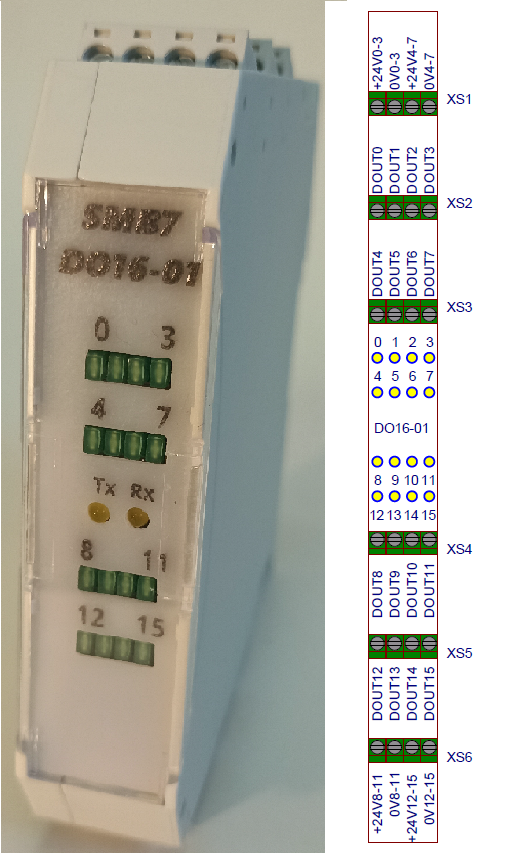

DO16-01

Модуль DO16-01 предоставляет 16 изолированных линии цифрового вывода из системы SMARTBOX-7.

  • Тип выхода - открытый коллектор.
  • Напряжение - до 30В.
  • Выходной ток - 300мА.

Модуль цифрового ввода

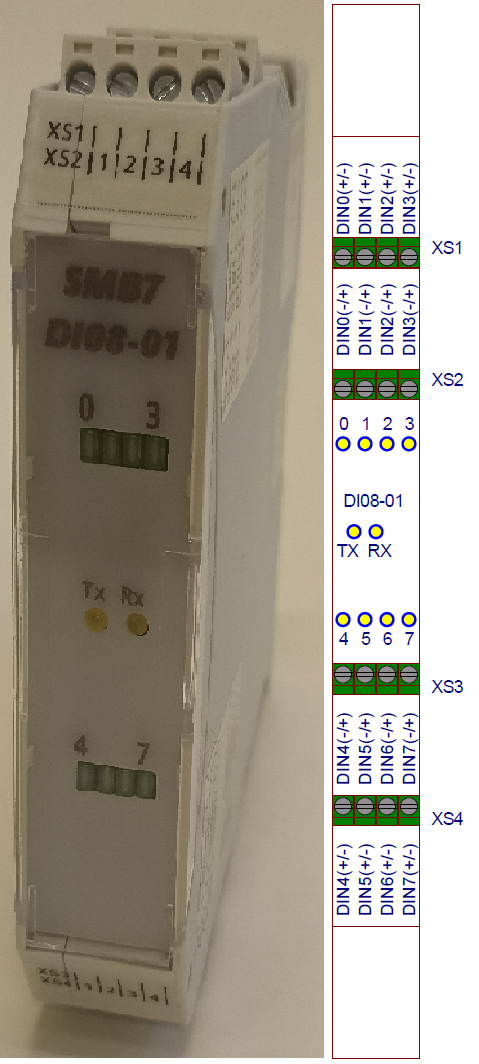

DI08-01

Модуль DI08-01 предоставляет 8 изолированных линии цифрового ввода в систему SMARTBOX-7.

  • Входное напряжение - до 24В.
  • Уровень логической “1” - 10..24В.
  • Уровень логического “0” - 0..5В.

Модуль цифрового ввода

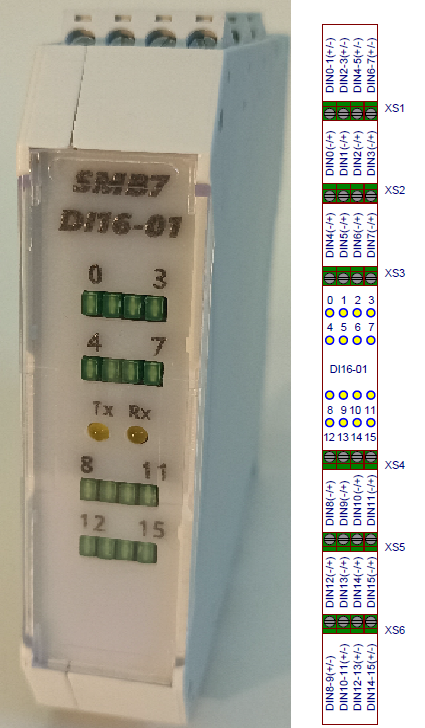

DI16-01

Модуль DI16-01 предоставляет 16 изолированных линии цифрового ввода в систему SMARTBOX-7.

  • Входное напряжение - до 24В.
  • Уровень логической “1” - 10..24В.
  • Уровень логического “0” - 0..5В.

Модуль аналогового вывода

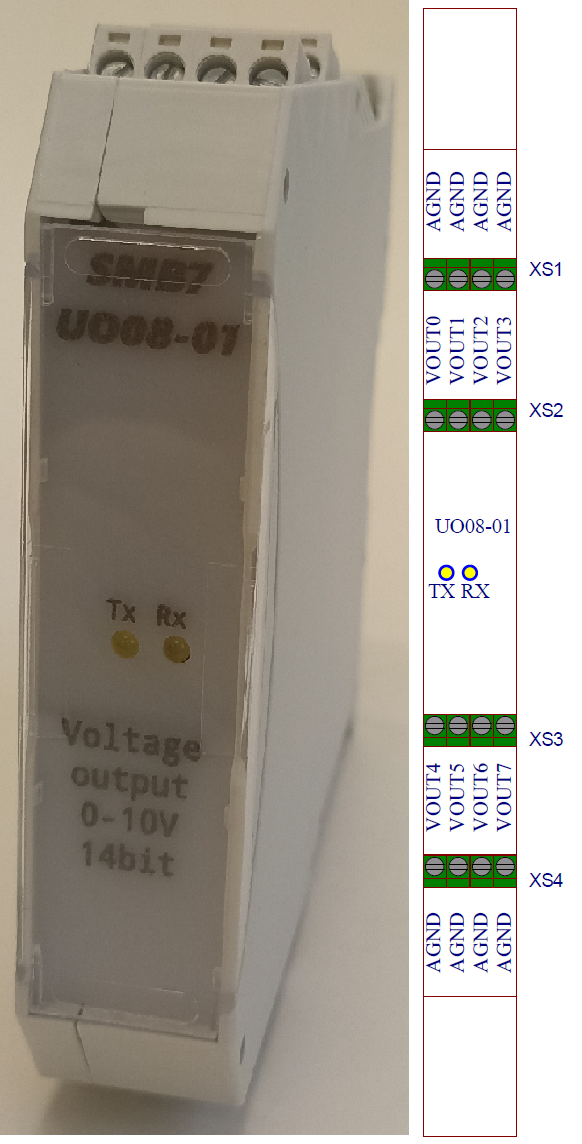

UO08-01

Модуль UO08-01 имеет 8 каналов цифро-аналогового преобразования для системы SMARTBOX-7.

  • Тип выхода - напряжение.
  • Диапазон - 0 - 10В.
  • Разрешение - 14 бит (700мкВ).
  • Выходной ток - ±5мА.

Модуль аналогового ввода

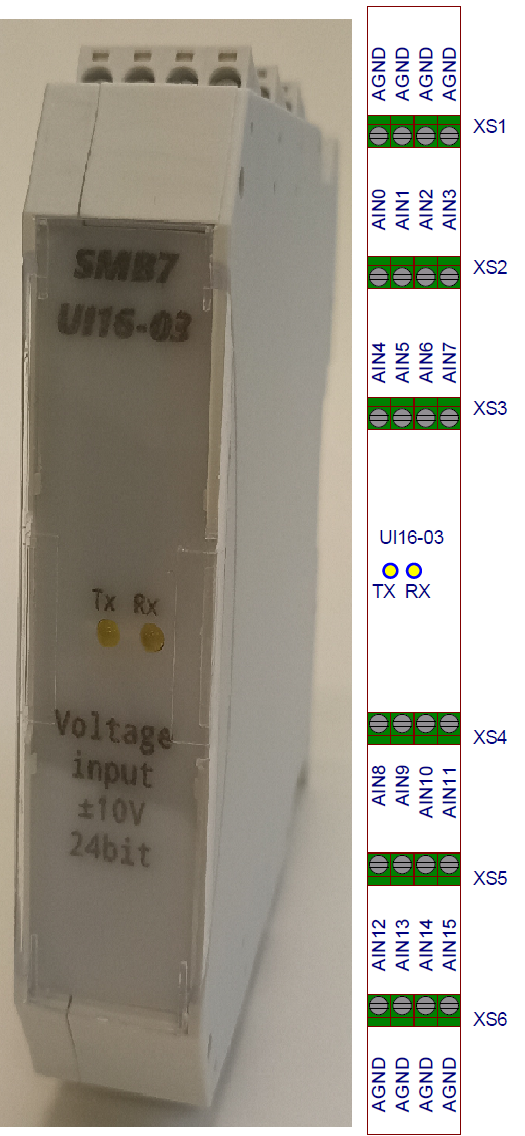

UI16-03

Модуль UI16-03 имеет 16 каналов аналогово-цифрового преобразования входного напряжения для системы SMARTBOX-7.

  • Тип выхода - напряжение.
  • Диапазон - ±10В.
  • Разрешение - 24 бит (1мкВ).
  • тип АЦП - “сигма-дельта”.
  • Полное время измерения всех 16-ти каналов - 330мс.
  • Ослабление синфазного сигнала 50Гц - 120дБ.
