SMARTBOX-7
Модульная система ввода/вывода
Микропроцессорные системы семейства SMARTBOX-7 предназначены для создания модульных масштабируемых распределенных систем автоматизации производства и научно-исследовательских установок. Контроллер собирается на DIN-рейке, на которой устанавливаются контроллер и функциональные модули.
Список доступных модулей:
TCPU-01 | модуль контроллера с интерфейсом Ethernet, протокол обмена Json | |
|---|---|---|
DO16-01 | модуль цифрового вывода | |
DI16-01 | модуль цифрового ввода |
Модуль контроллера
TCPU-01
Модуль системы SMARTBOX-7. Обеспечивает функционирование системы и связь с внешним управляющим компьютером управления. Связь осуществляется через интерфейс Ethernet, разъем RJ-45 которого расположен на передней панели микромодуля. Транспортный протокол TCP/IP, скорость обмена до 100 Мбод. Для обмена данными используется протокол JSON, для настройки и отладки WEB-интерфейс.

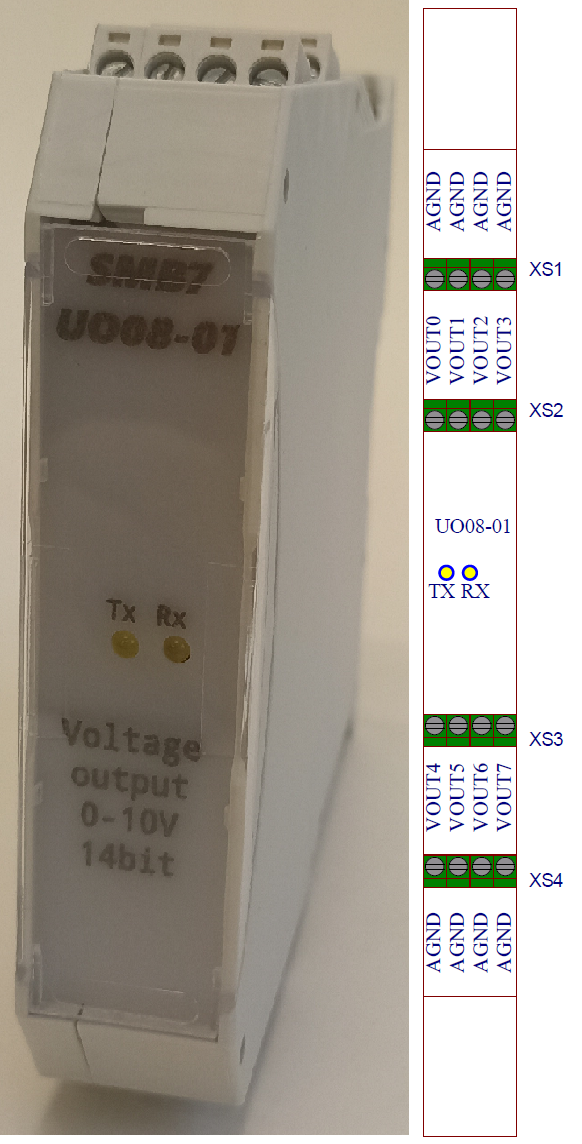

Модуль цифрового вывода
DO16-01
Модуль DO16-01 предоставляет 16 изолированных линии цифрового вывода из системы SMARTBOX-7.
- Тип выхода - открытый коллектор.
- Напряжение - до 30В.
- Выходной ток - 300мА.

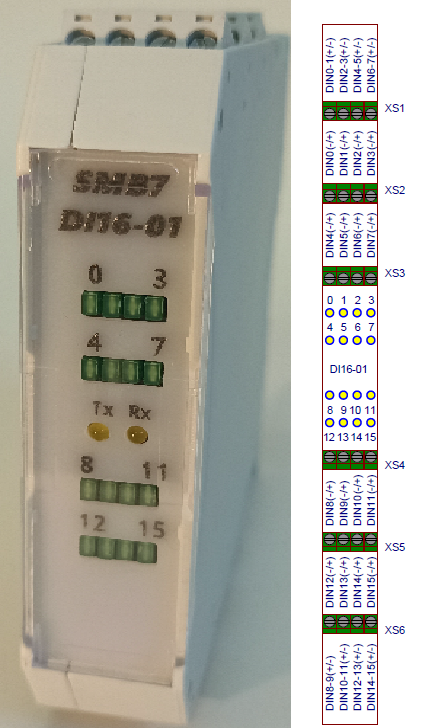

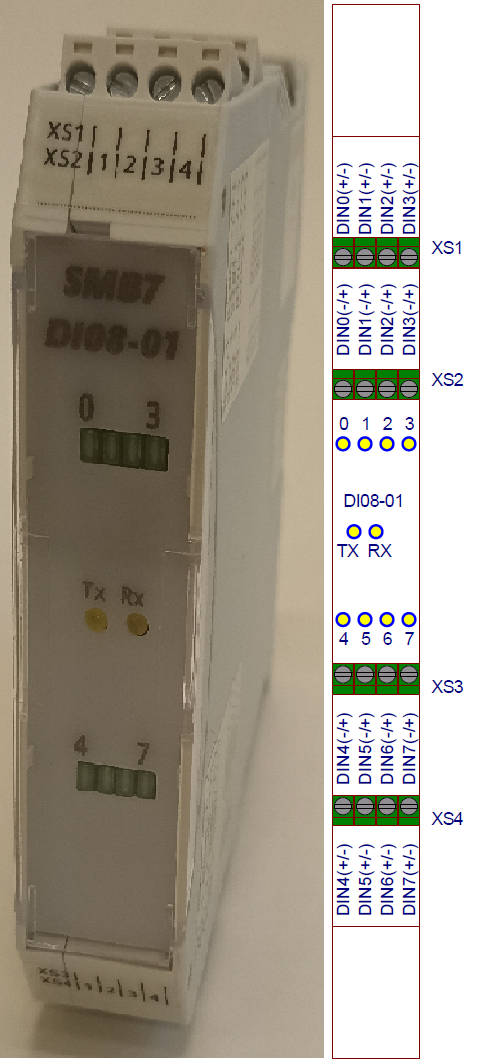

Модуль цифрового ввода
DI16-01
Модуль DI16-01 предоставляет 16 изолированных линии цифрового ввода в систему SMARTBOX-7.
- Входное напряжение - до 24В.
- Уровень логической “1” - 10..24В.
- Уровень логического “0” - 0..5В.
